Vision-Language Models（VLM）学习（二）CLIP模型训练原理

记录VLM学习的内容。

代码来源UP主 ↗，感谢大佬开源~

CLIP（Contrastive Language-Image Pre-training）是OpenAI在2021年提出的突破性多模态模型，它通过对比学习的方式将图像和文本映射到同一个语义空间中。

核心思想：CLIP同时训练图像编码器和文本编码器，让配对的图像-文本对在向量空间中尽可能接近，而不配对的图像-文本对尽可能远离。这种对比学习范式使得模型能够理解图像和文本之间的语义关联。

多模态就是指不同领域的输入数据，比如文字、图片、语音、视频等。在传统方法中，每个领域都有一些经典的处理算法，比如用于处理文本的RNN、LSTM、Transformer，用于处理图像的各类卷积神经网络等，各领域间相对独立。但是，人们总会遇到需要联合领域数据的时候，比如给一张图片，输出一段关于这个图片的描述；或者给一段文字，输出一张符合文字描述的图片。而实现这一目标的难点在于：不同领域数据间的特征分布、特征信息是不一样的。因此多模态模型的总体目标就是：训练一个模型，一方面能统一特征表达，另一方面又能让不同模态特征间学到相关性。

下面介绍CLIP模型的训练：

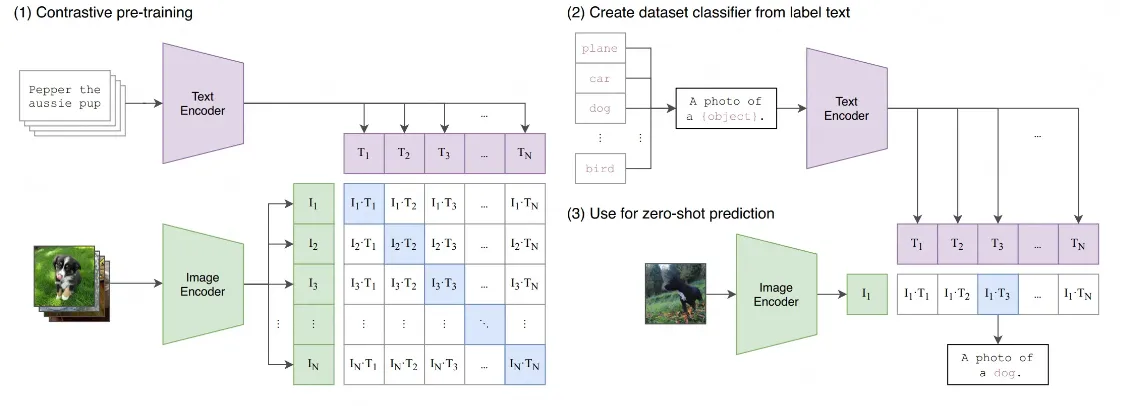

在这里插入图片描述 主要流程分为两步：

  1. 使用对比学习进行预训练
  2. 进行零样本预测

CLIP的训练数据是<图像，文本>pair。如图所示，一个batch的数据里，有若干张图像，每张图像配有相应的文字描述信息（Prompt），比如：

一张小狗图片，Prompt为<dog>，或者为<A photo of a dog>
bash

值得一提的是，CLIP的作者发现，Prompt的设计也会影响模型最终的效果。比如把Prompt从单词<dog>换成句子<A photo of a dog>后，模型在ImageNet分类任务上的准确率直接提高了1.3%。

CLIP模型由两个主体部分组成：Text Encoder和Image Encoder：

  1. 对于Text Encoder，CLIP借鉴的是GPT2的架构。对于每条Prompt，在进入Text Encoder前，都会添加表示开始和结束的符号[SOS]与[EOS]。最终将最后一层[EOS]位置的向量作为该Prompt的特征表示向量，也就是图中所绘的TiT_i。

    举个例子： 输入 “a photo of a cat” 会变成：

    [SOS] a photo of a cat [EOS]
    bash

    “最后一层 [EOS] 位置的向量”是什么意思？ 经过 Text Encoder（多层 Transformer）处理后，每一层都会为每个 token 输出一个向量。我们关注的是 最后一层（final layer） 的输出。在这个输出序列中，对应 [EOS] 这个 token 位置的那个向量，就被选作整个句子的“代表”

  2. 对于Image Encoder，CLIP则尝试过5种不同的ResNet架构和3种VIT架构，最终选用的是架构为Large,patch_size=14的ViT，同时在整个CLIP预训练结束后，用更高分辨率（336*336）的图片做了一个epoch的fine-tune，目的是让CLIP能涌现出更好的效果。与Text Encoder类似，每张图片对应一个最终特征表示向量IiI_i。

    Vision Transformer（ViT）在处理图像时，会： （1）将输入图像（如 224×224）切分成若干个 patch（例如 patch_size=14 → 每个 patch 是 14×14 像素）。 （2）每个 patch 被展平并通过一个线性层映射为一个嵌入向量。 （3）在 patch 序列最前面额外添加一个可学习的特殊 token，称为 [class] token。

    所以输入序列是：

    [class], patch_1, patch_2, ..., patch_N
    bash

    经过多层 Transformer 编码器后，最后一层会输出与输入等长的向量序列。 其中，第一个位置（即 [class] token 对应的位置）的输出向量，被认为聚合了整张图像的全局信息。 这个向量通常记作 z_cls，维度为 ViT 的隐藏层维度（例如 ViT-L/14 的 hidden size = 1024）。在CLIP中会使用这个向量z_cls，将其映射到一个共享的多模态嵌入空间。这个投影后的向量才被归一化并用作最终的图像特征表示 IiI_i。

接下来是第一步对比学习：

假设一个batch中共有N对<图像，文字>对，那么过完各自的Encoder后，就会分别产生：

  • N条文字向量[T1,T2,...,TNT_1, T_2, ..., T_N]
  • N条图片向量[I1,I2,...,INI_1, I_2, ..., I_N]

这两组向量，将会分别过一次多模态Embedding(Multimodal Embedding)，也就是在途中代表文字的紫色向量下，还有一层参数WtW_t（图中没有画出来），文字向量需要先和WtW_t做矩阵相乘后，才能得到最终文字向量。对图片向量，同理也有个对应的WiW_i。WtW_t和WiW_i的作用可以理解成把文字、图片特征投影到多模态的特征空间中去。

经过多模态Embedding的处理，我们得到了最终的[T1,T2,...,TNT_1, T_2, ..., T_N]和[I1,I2,...,INI_1, I_2, ..., I_N]。接下来，模型就能**通过“对比学习”，找到图像和文字的相似关系。**做法也很简单，对于图中列出的N*N个格子，只需要计算每个格子上对应的向量点积（余弦相似度）即可。对于对角线上的图片-文字对是Ground Truth，希望对角线上的相似度可以最大，据此可以设置交叉熵函数，来球的每个batch下的Loss。

需要注意的是，在计算Loss时，会算两个Loss再取平均，这是因为CLIP按行计算Loss和按列计算Loss。

  • 按行计算Loss，在每一行的范围内做softmax，然后计算cross_entropy（蓝色格子部分是Ground Truth）。这样计算Loss的意义是：对于每一张图片，我们都希望找到和它最相似的文字。
  • 按列计算Loss，在每一列的范围内做softmax，然后计算cross_entropy（蓝色格子部分是Ground Truth）。这样计算Loss的意义是：对于每一张文字，我们都希望找到和它最相似的图片。
  • 最后将这两个Loss相加取平均，代表在模型优化过程中考虑了“图片->文字”和“文字->图片”的双向关系。

第二部就是用训练好的模型来做zero-shot预测了，流程如下：

  1. 首先，创建一个标签全集，如图中（2）所示，并得到每一个标签的特征向量
  2. 然后，取一张图片，如图中（3）所示，过Image Encoder后得到该图片的特征向量
  3. 最后，计算图片向量和文字向量的相似度，取相似度最高的那条label即可。

值得注意的是，对于标签来说，CLIP需要一个标签全集。也就是说，当喂给CLIP一张图时，不管这张图片它是否有见过，CLIP都不会生成一个全新的标签，而是去全集标签中找一个最相似的给你（这也是CLIP的缺陷之一）。

至此，CLIP技术部分已经讲完。

那么CLIP模型有什么缺陷呢？ 缺陷一：Zero-shot能力很强，但不是最强的 根据实验结果，CLIP从来没有用ImageNet的数据训练过，但它在ImageNet的预测效果可以达到76.2%，和用ImageNet做训练集的ResNet50基本一致。但ResNet50并不是在ImageNet分类任务上表现最SOTA的模型，例如MAE之类在ImageNet上可以达到80%+。虽然CLIP同样具有涌现能力，即当模型变大时，模型的效果会更好，但是因为CLIP训练昂贵的原因，为了提升预测百分点而需要的代价是巨大的。因此这也是CLIP当前的限制之一。

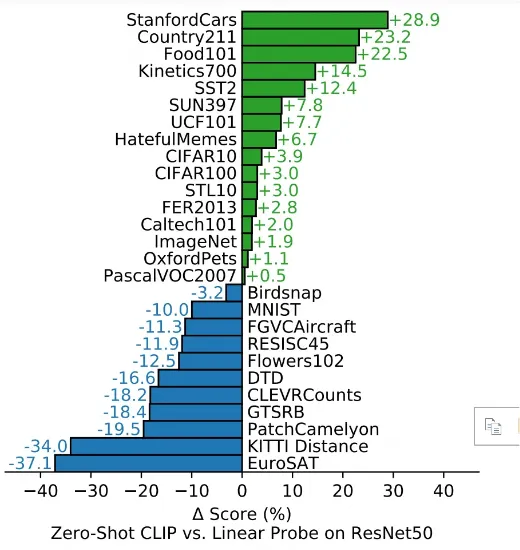

缺陷二：CLIP无法处理更抽象的任务 抽象的任务是指：输出图片中物体的个数等需要一定逻辑思维推理的任务。在论文的实验中也有给出一些说明，下图中刻画了CLIP和ResNet在不同数据集任务上的表现情况。绿色表示CLIP表现更好的数据集，蓝色标线ResNet表现更好的数据集。注意到蓝色部分的DTD（纹理分类）和CLEVRCountS（给图中物体计数）这两个数据集，都是相对抽象的任务，在这方面CLIP表现明显不如ResNet。 在这里插入图片描述 缺陷三：当测试数据集分布严重偏移时，CLIP也束手无策 虽然 CLIP 以 Zero-shot 标榜，但是当测试数据集分布相对于训练数据集分布存在严重偏移情况时，CLIP 的表现也不理想。论文中提出了一个很有代表性的例子：MNIST（手写数字数据集）。这样一个简单的数据集，可能由 CV/M 都能做到 90% 以上的准确率了，但 CLIP 在上面的表现只有 88%。原因就在于 CLIP 的训练数据主要来自互联网图像和文本对（如网页上的图片和标题），其风格和内容偏向于自然场景、日常物体等，而 MNIST 是一种高度结构化、低分辨率、黑白线条构成的手写数字图像，与 CLIP 训练数据的视觉风格差异巨大。

缺陷四：文字标签是个闭集 前文说过，在对 CLIP 做 zero-shot 预测时，我们的文字标签是一个闭集（closed set），模型输入一张可能从未见过的图片，然后从这个预定义的标签集合中找出最匹配的一个，而不是去预测一个全新的文字标签。从这一点来看，CLIP 依然不够自动化。

缺陷五：受限于计算资源，无法做图像-文本的生成式网络 这个在 CLIP 看来是缺陷的问题，不久之后已经被我们熟知的 DALL·E 2 和 Stable Diffusion 所解决（没错，正是站在 CLIP 的肩膀上）。因此，这是 CLIP 的一个限制，但同时也为后续研究提供了重要的启发点。
